示波器是設計和測試電子設備和器件常用的工具。數字儲存示波器（簡稱DSO）和混合信號示波器（簡稱MSO）都是強大的儀器，用于顯示及測量隨時間變化的電子信號，并且能有助于確定哪一個器件運行正常，而哪一個器件出現故障。示波器還能幫助您確定新近設計的器件是否能按照您想要的方式運行。

示波器電子技術在我們的生活中無所不在。每天都有上百萬人使用電子產品，例如手機、電視和計算機。隨著電子技術的進步，這些產品的工作速度也變得越來越快。如今，大多數電子產品都采用了高速數字技術。

工程師們應當能夠精確地設計和測試他們在高速數字產品中所使用的元器件。他們在設計和測試元器件時所使用的儀器必須特別適合處理高速和高頻的特性才行，而示波器正好是這樣的一種儀器。示波器是一種功能強大的工具，在設計和測試電子器件方面很有用。它們在您判定系統器件是否正常方面扮演極為重要的角色，而且還能幫助您確定新設計的元器件是否按照預想的方式進行工作。示波器的功能遠比數字萬用表更強大，因?yàn)樗鼈兛梢允鼓^察電子信號的實際情況。示波器的應用很廣，包括通用電子測試、工業自動化、汽車、大學的研究實驗室以及航空航天產業等。許多公司都依賴示波器來查找缺陷，從而制造出質量過硬的產品。

示波器的作用可以保證信號完整性

示波器的主要用途是精確地顯示電子信號。因此，信號完整性顯得非常重要。信號完整性是指示波器重建波形并且精確顯示原始信號的能力。由于在示波器的波形不同于真實信號時，測試毫無意義，所以信號完整性低的示波器是沒有價值的。但是，無論示波器的性能有多高也無法完全再現真實信號。這是因?yàn)楫?dāng)您將示波器連接到電路時，示波器就會變成電路的一部分。換言之會有一些負載效應產生。儀器制造商雖然盡力將負載效應降至低數值，但就某種程度而言它們?nèi)匀粫嬖凇?/span>

示波器的外觀

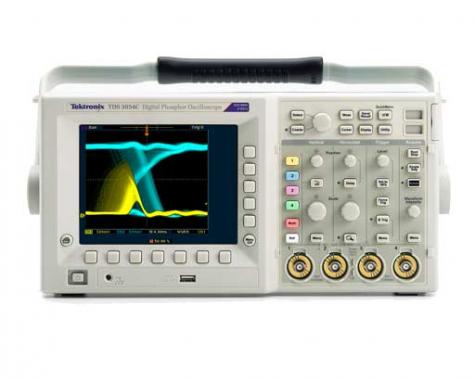

一般，現代示波器的外觀與圖 8 中的示波器相似。然而示波器種類繁多，您的示波器看起來或許會與之不盡相同。盡管如此，大多數示波器都具備一些基本特性。多數示波器的前面板大致可分為幾個區域：通道輸入、顯示屏、水平控制、垂直控制以及觸發控制。如果您的示波器未配備 Microsoft Windows 操作系統，那么它很可能會提供一組功能鍵，用于控制屏幕上的菜單。

您可以通過通道輸入接頭（即插入到探頭的連接器）把信號發送到示波器中。顯示屏是用來顯示這些信號的屏幕。水平和垂直控制區域包含了一些旋鈕和按鍵，可用于控制在顯示屏上的信號的水平軸（通常表示時間）和垂直軸（通常表示電壓）。觸發控制支持您對示波器進行設置，確定在何種條件下時基可以執行采集任務。
